NOVICK

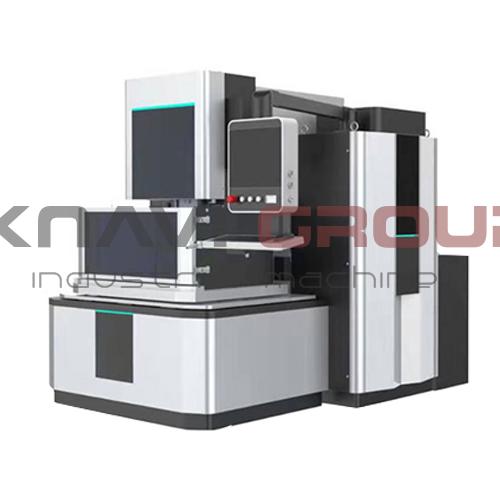

Проволочно-вырезной электроэрозионный станок AW400

Серия AW
Метод промывки Погружной
Размер рабочего стола 650мм x 490мм
Макс. размер заготовки 800мм x 600мм x 215мм
Макс. вес заготовки 400кг

Цена и условия

8 267 416 RUB*
Условия доставки
DDP Москва
* Цена рассчитана на основе конфигурации оборудования, периферии, комплектации и города доставки — Москва. Стоимость товара и условия продажи не являются публичной офертой.

Характеристики

Блок машины

Метод промывки Погружной
Размер рабочего стола 650мм x 490мм
Макс. размер заготовки 800мм x 600мм x 215мм
Макс. вес заготовки 400кг
Угол конусного резания 15° / 80мм
Проволока Латунь
Диаметр проволоки 0.15мм — 0.30мм
Скорость подачи проволоки 160м/мин — 250м/мин

ЧПУ

Программное обеспечение на базе Windows
Управляемые оси Ось X / Ось Y / Ось Z / Ось U / Ось V

Подачи

Перемещения по осям X/Y 400мм / 300мм
Перемещения по оси Z 220мм
Перемещения по оси U 80мм
Перемещения по оси V 80мм

Точность

Наилучшая шероховатость 0.25μm/Ra

Генератор импульсов

Скорость реза 160мм²/мин / 250мм²/мин

Прочее

Привод по оси X Серводвигатель
Привод по оси Y Серводвигатель
Привод по оси Z Серводвигатель
Привод по оси U Серводвигатель
Привод по оси V Серводвигатель

Габаритный размер и вес

Вес 3000кг
Габаритная длина 2100мм
Габаритная ширина 3050мм
Габаритная высота 2100мм

Комплектация

✅
Автоматическая система заправки проволоки (Стандарт)
Автоматическая смазка направляющих
✅
ПО CAD/CAM (Стандарт)
✅
Проволока (Стандарт)
Количество: 1 к-т
Латунь
✅
Светодиодная лампа освещения рабочей зоны (Стандарт)
Количество: 1 шт
Сигнальная лампа
Количество: 1 шт
✅
Ящик с инструментом для обслуживания станка (Стандарт)
Количество: 1 шт

Описание

Ключевые преимущества эрозионного станка AW400

Технические характеристики

  • Высокая точность обработки — шероховатость поверхности до Ra0.25 мкм после 5 проходов

  • 5-осевая сервосистема (X, Y, Z, U, V) с регулировкой скорости переменного тока

  • Самодиагностика ошибок и мощная система защиты оборудования

Автоматизация работы с проволокой

  • Автоматическое обнаружение обрыва проволоки — мгновенная остановка подачи при обрыве

  • Заправка в точке обрыва — точная повторная заправка без вмешательства оператора

  • Интеллектуальное устройство AWF — автоматическая заправка для повышения эффективности

Безопасность и защита

  • Память при отключении питания — автоматическое сохранение координат и возобновление обработки

  • Трёхуровневая защита от столкновений — программная, аппаратная и механическая защита осей X и Y

  • Индикаторы состояния — зелёный (норма), красный (неисправность), синий (ожидание)

Программное обеспечение и управление

  • USB/LAN интерфейсы — импорт графических файлов и G-кода

  • Богатая библиотека параметров — выбор условий обработки по материалу, диаметру проволоки, толщине заготовки

  • Редактирование в реальном времени — изменение смещения во время обработки для поддержания точности

Конструкция и надёжность

  • Корпус из нового материала — листовой металл, устойчивый к коррозии в любой среде

  • Удобный доступ к фильтру — боковая дверца и смотровое окно для обслуживания водяного бака
